产品详情

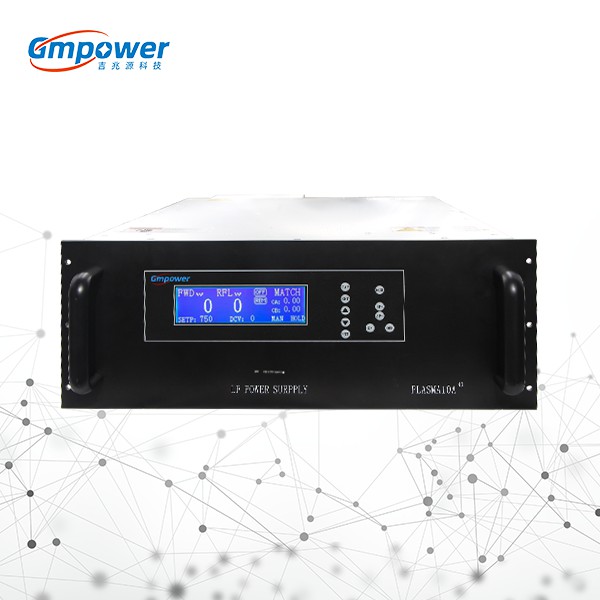

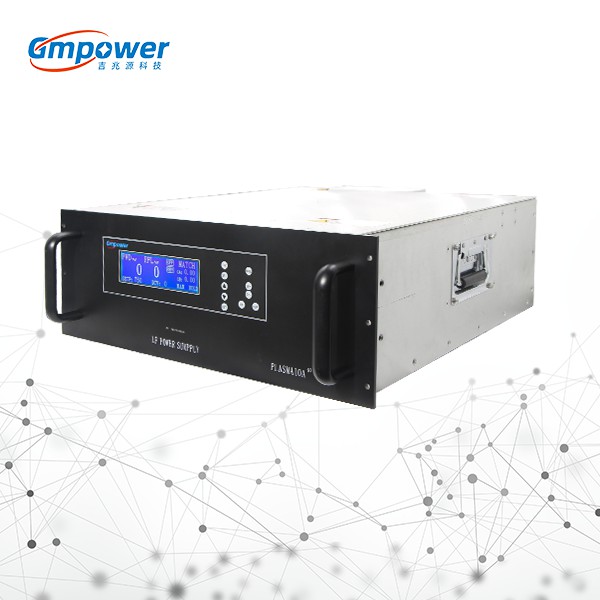

40KHz中频电源(替换AE PEII)


产品性能


40KHz中频电源提供一个40kHz的谐振开关模式的输出功率,具有增强的保护机制,其内部负载匹配输出可提供5KW到15kW。此组合单元不需要外部硬件,如变压器。电源可以单极输出和双极(浮动)输出,可在任意一边接地。40KHz中频电源采用水冷式设计并且提供严格的输出调节功率、电压或电流,测量精度可达到1%并具有低谐波。40KHz电源与可编程逻辑控制器(PLC)兼容,符合CE规范。


产品特点

高功率密度40KHz中频电源具有大于0.9的输出功率因数同时具有结构紧凑的和宽阻抗匹配等特点;

利用范围广:40KHz中频电源电压范围允许近10:1阻抗范围连续运行;

持续控制操作:三种控制方式:恒定负载功率、恒定负载电压、恒定负载电流;

增强电弧控制:电流电弧电路、电压电弧电路;

内置保护:40KHz中频电源具有内部过压、过流、过载、开路和短路保护功能。用户允许添加输入,如真空、水和系统连锁;

灵活的模块化设计:40KHz中频电源具有体积小的特点;

全封闭散热设计:机箱采用全封闭设计,避免与外界气体交换。对灰尘、盐雾等环境具有较强适应性,延长使用寿命。


产品规格

5kW/10kW/15kW

输入电压

380v交流,三相,4线47Hz-64Hz

相电压:380v+10%

相位对地:250v

输入电流

额定电流20A,电流25A,断路电流60A

效率

85%(满功率输出)

功率因数

0.9(满功率输出)

输出频率

40KHz±5%

冷却方式

水冷

负载匹配

四挡/七档

阻抗

不同档位对应不同的阻抗

功率

额定功率1%-100%;20dB范围

电压

额定电压1%-100%,40dB动态范围

电流

额定功率1%-100%,40dB动态范围

AC调整率

-15%~+10%输出1%功率、电压和电流变化

(取决于所选择的调节方式)

控制回路相应

功率、电压、电流调节通常为100Hz

产品尺寸

697.5x440x177.5mm

重量

35kg


40KHz中频电源(替换AE PEII)
